CODESYS EtherCAT

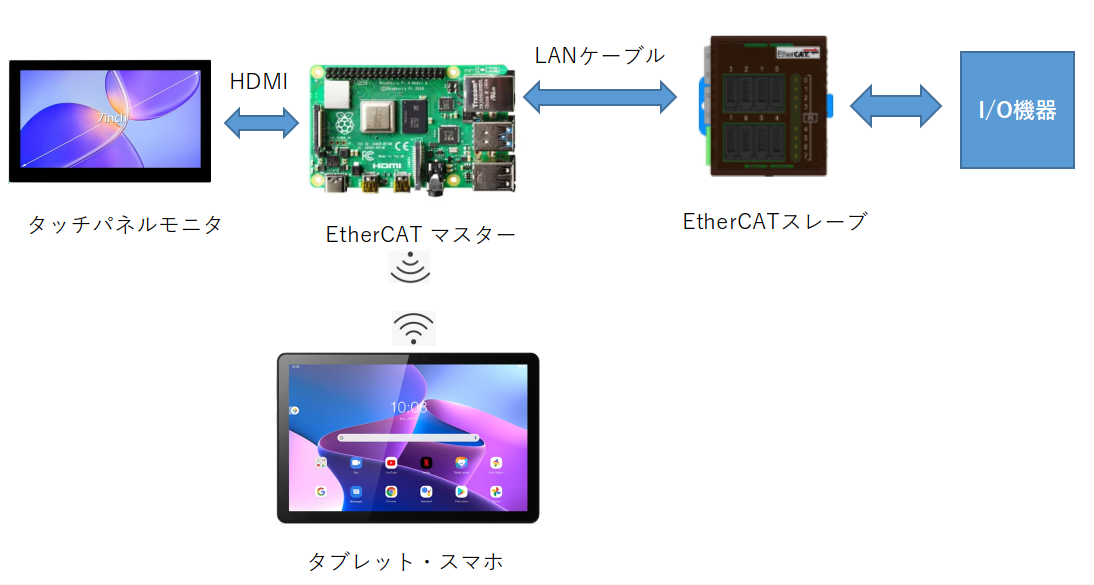

アルゴシステム製のEtherCATスレーブを利用し、ラズパイをEtherCATマスターとして接続しました。
ESIファイルをアルゴシステムのWebからダウンロードし、CODESYSへ読み込ませて設定します。
LANケーブルにてスレーブと接続します。USB等と比較すれば離れたところにおいたI/O機器とのやりとりができます。
複数のスレーブをLANケーブルで渡り配線することもできます。

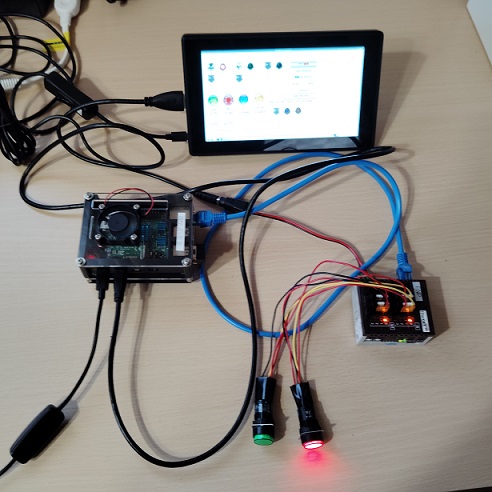

青色のケーブルがLANケーブルで、右側のEtherCATスレーブに接続されています。

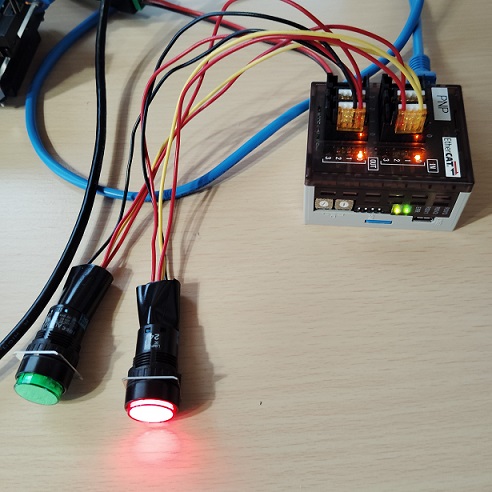

EtherCATスレーブには照光押しボタンスイッチが2個接続されております。
押しボタンSWはEtherCATスレーブの入力ポートに接続されており、ON/OFF信号がラズパイのCODESYSのラダーのノードと紐づいています。
また押しボタンのLEDはEtherCATスレーブの出力ポートに接続されており、これもON/OFF信号がラズパイのCODESYSのラダーのノードと紐づいています。
赤色の照光押しボタンスイッチは、オルタネートです。
押されているON信号がラズパイへ入力されて、ラズパイからのLED点灯ON信号により点灯しています。

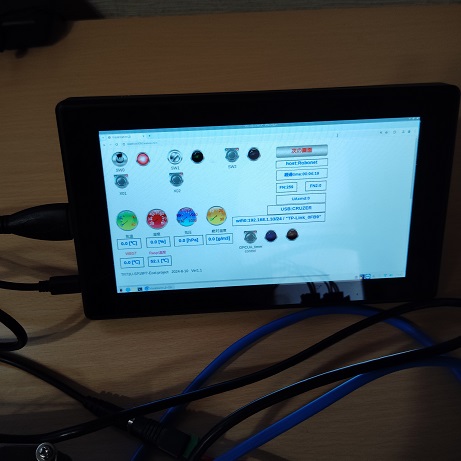

ラズパイに接続しているモニタ画面です。赤色のLEDの点灯に同期して画面上のランプも点灯しています。

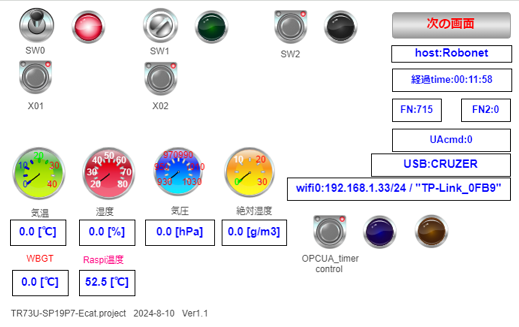

こちらは、WiFi接続のWindowsPC側のWEB画面です。
左上のスイッチとランプが実物と同期して動きます。

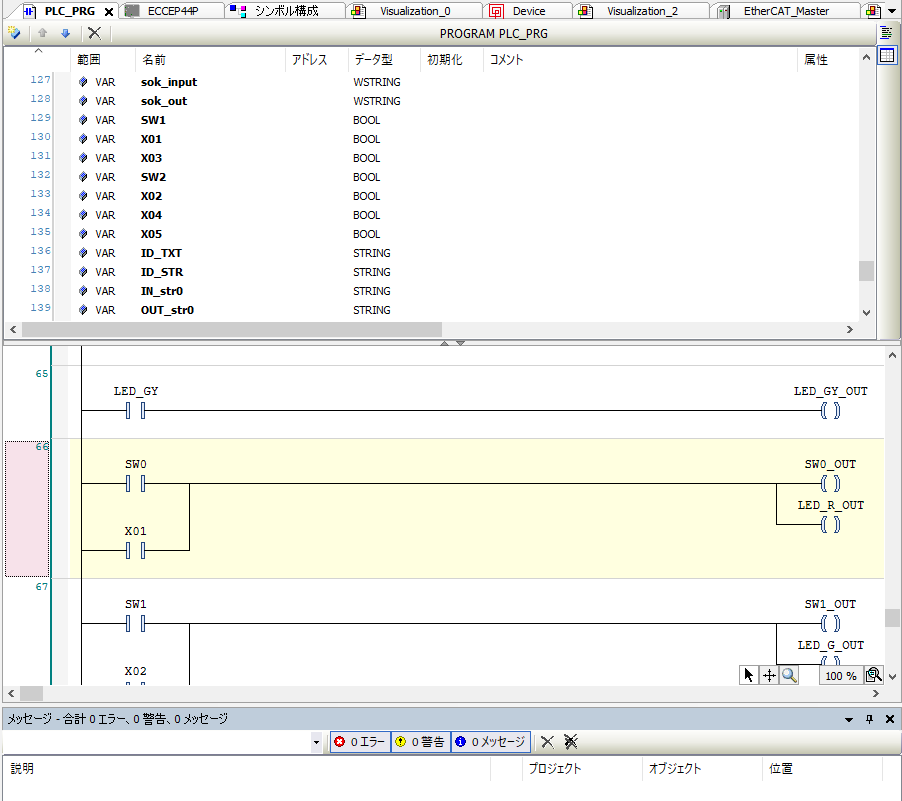

CODESYSラダー設定
SW0,SW1 照光押しボタン SW0_OUT,SW1_OUT 押しボタンLED

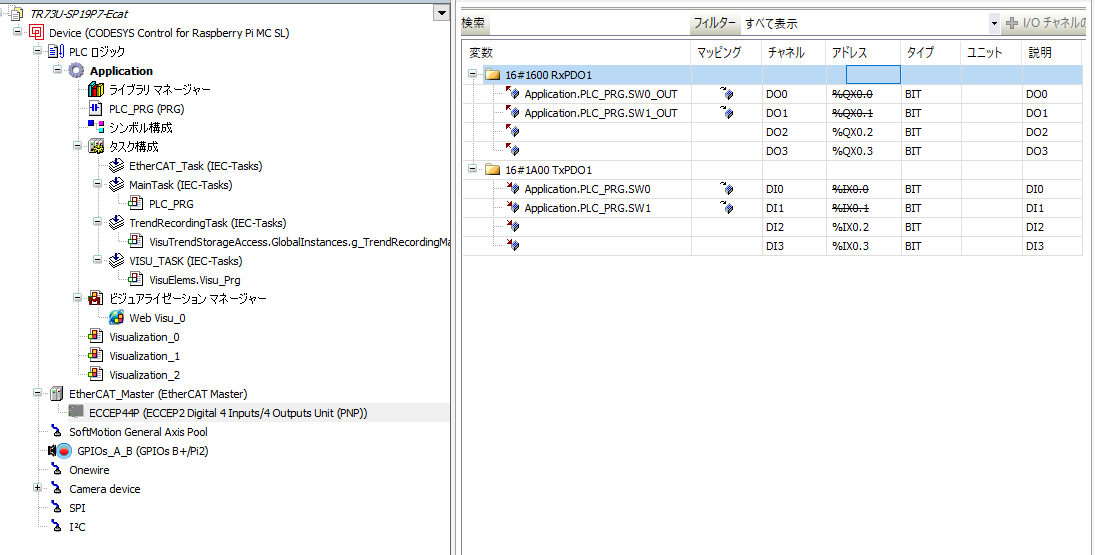

EterCAT IOマッピング設定画面
