PIRセンサ
PIR(Passive Infrared Ray)センサは受動型赤外線センサです。

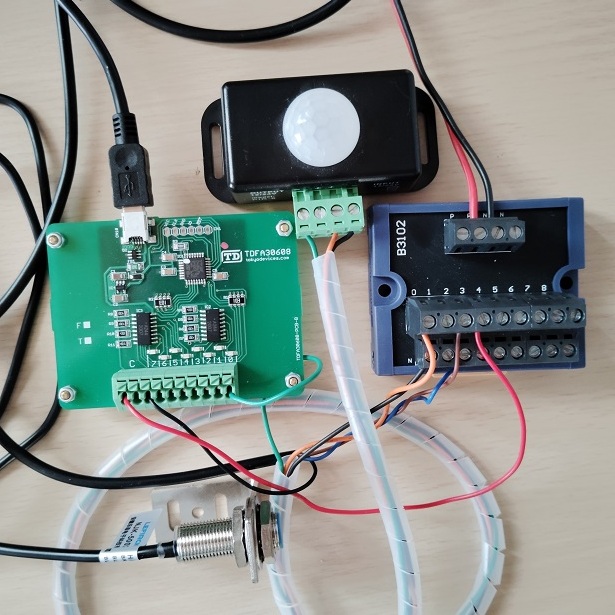

これをUSB I/Oに接続し、人感センサの機能を確認してみました。
市販のPIR-8センサ は、ネジ端子がついており、一般的には照明器具に接続して、人を検出したら照明を点灯させるような使い方としています。
仕様
電源 DC12V~24V (出力電流 <6A GND端子がNPN出力)
検出距離 5~8m
OFF遅延時間 1~10分 (調整用のボリューム付き)

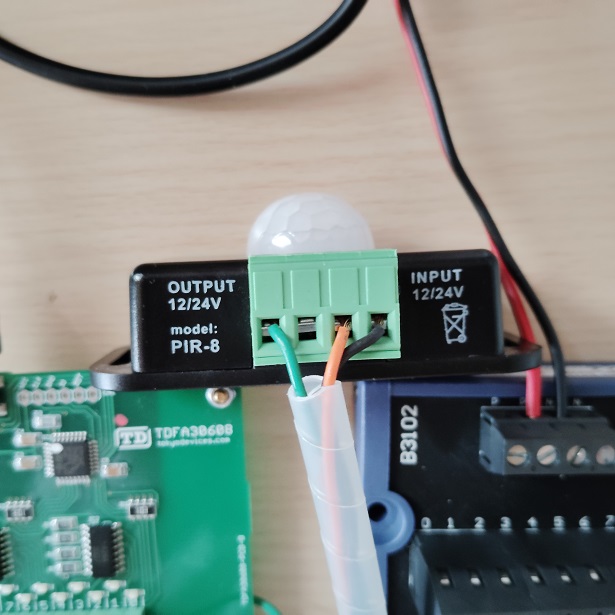

コネクタ配線は 左から 出力ー 出力+ 入力+ 入力ー ですが
入力+と出力+は短絡していますので、出力ー 入力+ 入力ー の3本を使用します。
出力ーのケーブルをUSBのNPN入力へ接続します。

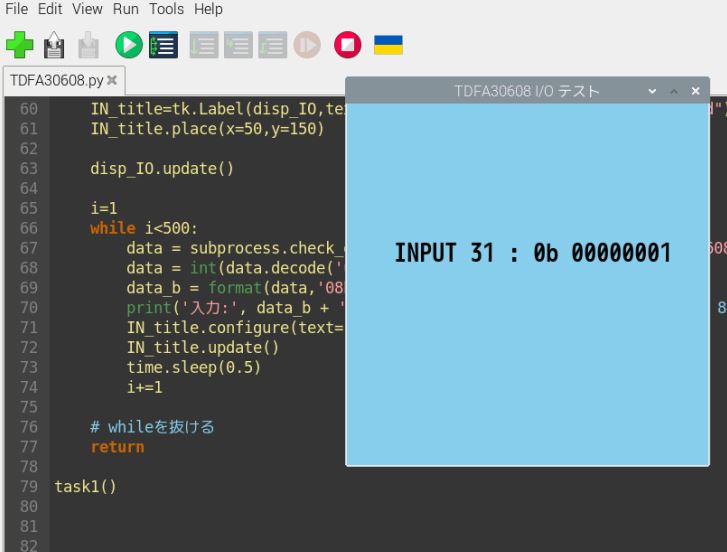

センサが反応し、一番右側のビット0がONしています。
